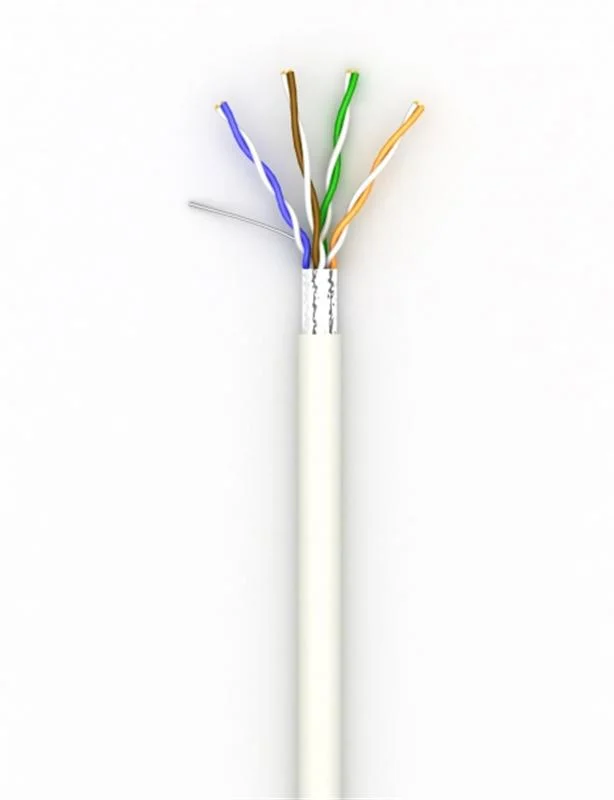

Кабель сетевой ОДЕСКАБЕЛЬ FTP Cat.5e КПВЭ-ВП (200) 4x2x0.51 CU Gray 305м (49352-305)

Описание

ПРИМЕНЕНИЕ PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с КОНСТРУКЦИЯ 1) Токопроводящая жила: медная мягкая проволока. Диаметр: 0,51 мм (24 AWG) 2) Изоляция: полиэтилен. Диаметр проводника: 1,07мм. Пара: 2 скрученных вместе проводника. Цветовая идентификация жил: пара 1: бело-синяя / синяя пара 2: бело-оранжевая / оранжевая пара 3: бело-зеленая / зеленая пара 4: бело-коричневая / коричневая Сердечник: 4 пары скручены вместе. 3) Экран пара: алюмополимерная лента (металлом внутрь). Под экраном проложена медная луженая контактная проволока диаметром 0,4 мм. 4) Наружная оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд. Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H). Максимальный диаметр кабеля: 6,6 мм. УСЛОВИЯ ПРОКЛАДКИ И ЭКСПЛУАТАЦИИ Для стационарной прокладки внутри построек, станций, сооружений, аппаратуры в условиях повышенных электромагнитных воздействий.Эксплуатируется при частотах до 200 МГц. МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температурный диапазон: При монтаже -10°C...+60°C После монтажа -20°C...+60°C Радиус изгиба: При монтаже не менее 8х диаметров кабеля После монтажа не менее 4х диаметров кабеля ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C Растягивая усилие не более 85 Н Сопротивление постоянному току не более 96 Ом/км Сопротивление изоляции не менее 5 ГОм/км Рабочая емкость не более 56 пФ/м Скорость распространения сигнала не менее 0,68 с Задержка распространения сигнала не более 534+36/кв. корр. f нс/100 м смещение задержки на частоте: 100 МГц не более 45 нс/100 м Волновое сопротивление в диапазоне частот: 1-100 МГц 100±10 Ом 100-200 МГц 100±15 Ом Затухание по экрану в диапазоне частот: 30-200 МГц до 40 дБ Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2,5 кВ Рабочее напряжение (пост. ток) 72 В Маркировка На кабеле марки КПВЭ-ОП (200) 4х2х0,51 (FTP - cat.5e): OK-net <год выпуска> > Накабели марки КПВонг-HFЕ-ОП (200) 4х2х0,51 (FTP - cat.5e LS0H): OK-net <год выпуска> FTP CAT.5e LS0H 200MHz 4Pr <метражная метка>
