Лічильник електроенергії EASTRON SDM630MCT-ETL (ESCT-T24 150A/1A)

Опис

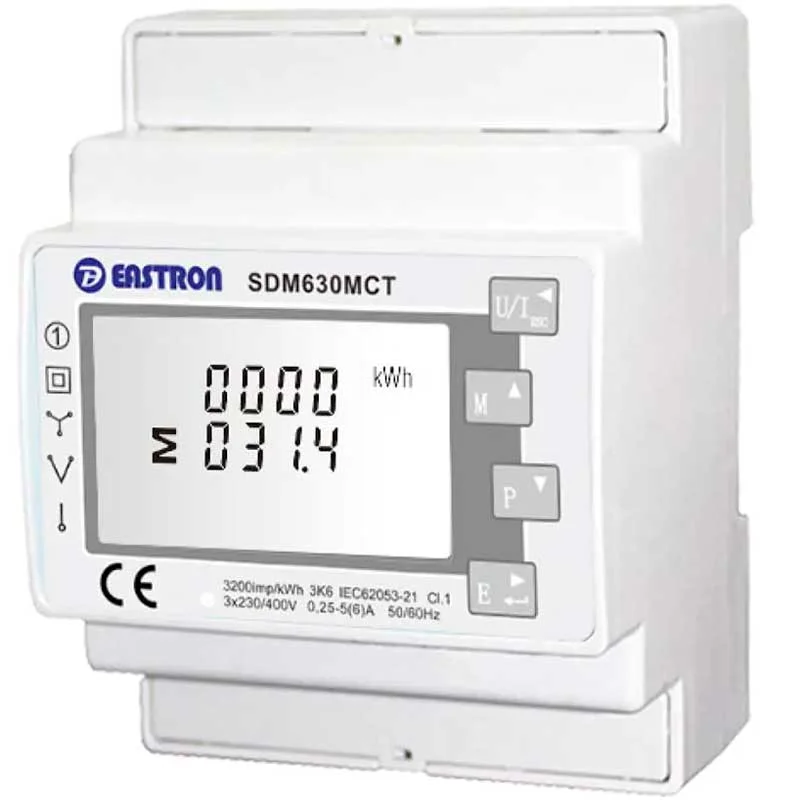

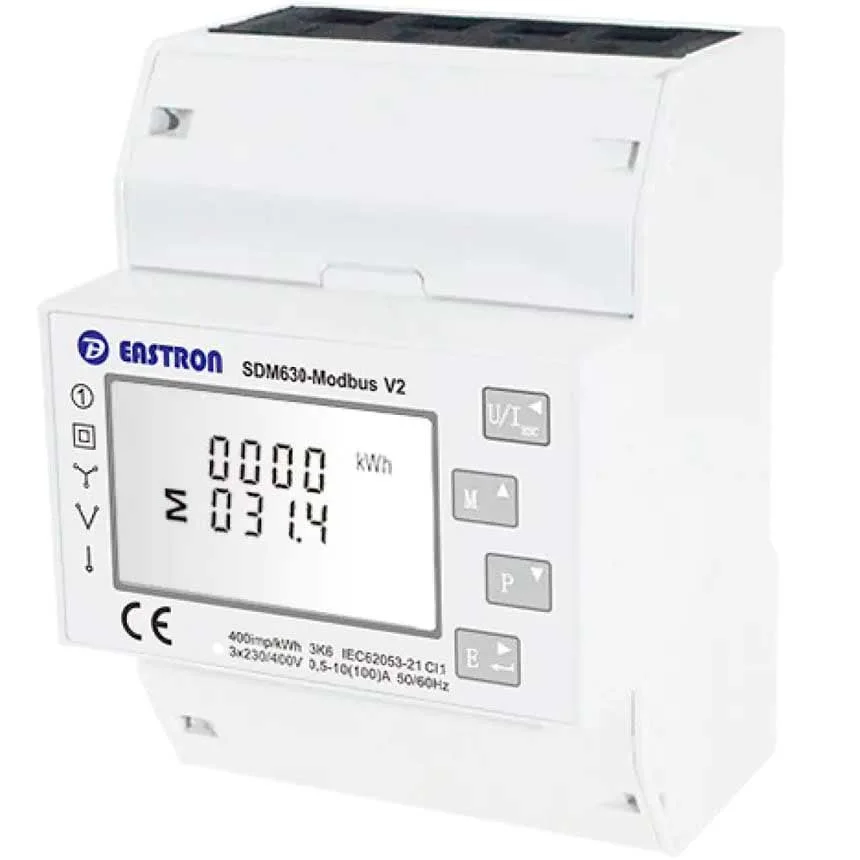

EASTRON SDM630MCT-ETL — багатофункціональний трифазний лічильник, призначений для контролю електричних параметрів у системах 3P3W та 3P4W, а також інших підтримуваних схемах підключення. Вимірювання струму здійснюється через зовнішні трансформатори струму, завдяки чому пристрій можна використовувати в мережах із великими навантаженнями без прямого пропускання силового струму через корпус лічильника.

У цій комплектації використовується розрізний трансформатор струму EASTRON ESCT-T24 150A/1A. Трансформатор має первинний номінальний струм 150 А та вторинний вихід 1 А. Розрізна конструкція дозволяє встановлювати трансформатор без відключення та демонтажу провідника первинного кола. Для моделі ESCT-T24 150A/1A заявлено клас точності 1.0 та навантаження до 1.5 VA.

Лічильник відображає активну та реактивну енергію, активну, реактивну й повну потужність, напругу, струм, частоту, коефіцієнт потужності та інші параметри мережі. Передбачений двонапрямлений облік, що дозволяє контролювати як споживання, так і віддачу електроенергії в мережу.

Для інтеграції в системи автоматизації та енергомоніторингу використовується RS485 з протоколом Modbus RTU. Адреса пристрою налаштовується в діапазоні 1–247, швидкість передачі — від 1200 до 38400 біт/с, а максимальна заявлена довжина лінії RS485 становить до 1000 м. Додатково доступні два імпульсні виходи.

Лічильник має корпус шириною 72 мм (4 DIN-модулі) та встановлюється на стандартну DIN-рейку, що робить його зручним для монтажу в електричних щитах, системах енергомоніторингу, сонячних електростанціях, системах зберігання енергії та іншому електротехнічному обладнанні.

Особливості

• Трифазний багатофункціональний лічильник
• Робота через трансформатори струму
• Комплектація з ESCT-T24 150A/1A
• Первинний струм трансформатора 150 А
• Вторинний вихід трансформатора 1 А
• Вимірювання активної та реактивної енергії
• Вимірювання активної, реактивної та повної потужності
• Вимірювання напруги, струму, частоти та коефіцієнта потужності
• Двонапрямлений облік енергії
• RS485 Modbus RTU
• 2 імпульсні виходи
• LCD-дисплей із підсвічуванням
• Монтаж на DIN-рейку
• Ширина 4 DIN-модулі — 72 мм
• Сертифікація ETL

Технічні характеристики

• Модель: SDM630MCT-ETL
• Тип: трифазний багатофункціональний лічильник
• Тип підключення струму: через трансформатор струму CT
• Трансформатор струму: ESCT-T24
• Первинний струм CT: 150 А
• Вторинний струм CT: 1 А
• Клас точності CT: 1.0
• Номінальна напруга: 230 В L-N / 120 В L-N
• Робочий діапазон напруги: 80–120% від Un
• Мінімальний вимірюваний струм: 0.25 А
• Стартовий струм: 20 мА
• Частота: 50/60 Гц
• Точність напруги: ±0.5%
• Точність струму: ±0.5%
• Точність частоти: ±0.2%
• Точність коефіцієнта потужності: ±1%
• Точність активної потужності: ±1%
• Точність реактивної потужності: ±1%
• Точність повної потужності: ±1%
• Активна енергія: Class 0.5S IEC 62053-22 / Class 1.0 IEC 62053-21
• Реактивна енергія: Class 2 IEC 62053-23
• Підтримувані мережі: 1P2W, 1P3W, 3P3W, 3P4W
• Комунікація: RS485 Modbus RTU
• Адреса Modbus: 1–247
• Швидкість RS485: 1200–38400 біт/с
• Максимальна довжина RS485: до 1000 м
• Виходи: 2 імпульсні + RS485
• Монтаж: DIN-рейка 35 мм
• Ширина: 72 мм
• Габарити лічильника: 94.5 × 72 × 65 мм
• Робоча температура: -25°C…+55°C
• Ступінь захисту: IP51, для внутрішнього встановлення
• Живлення: допоміжне AC або DC
• Споживання: до 2 Вт / 10 VA
