LAN-інтерфейс DEYE Stick Logger LSE-3

Опис

DEYE Stick Logger LSE-3 призначений для підключення сумісного інвертора до локальної мережі Ethernet і організації віддаленого моніторингу роботи фотоелектричної системи. Модуль встановлюється безпосередньо в комунікаційний інтерфейс інвертора та використовує його живлення, тому додаткове джерело живлення не потрібне.

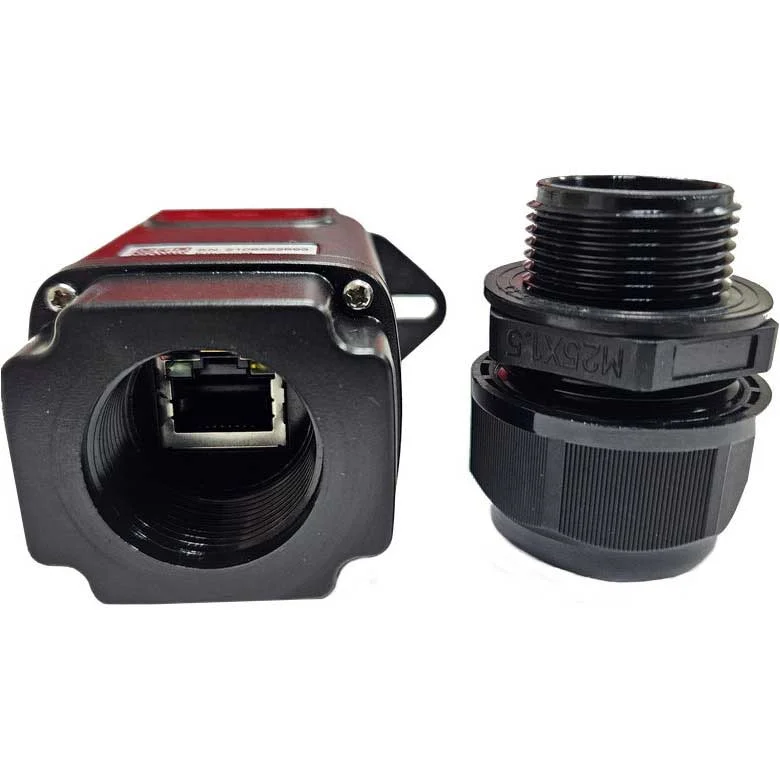

Мережевий інтерфейс LSE-3 підтримує швидкість 10/100 Мбіт/с з адаптивним визначенням режиму. Підключення до локальної мережі здійснюється через Ethernet-кабель із роз'ємом RJ45. Виробник рекомендує використовувати екрановану виту пару або кабель відповідного класу; максимальна довжина лінії зв'язку становить 100 м.

Stick Logger збирає дані про роботу та вироблення електроенергії інвертора та передає їх на платформу моніторингу. Для LSE-3 передбачена локальна конфігурація через Web-інтерфейс, а також функції віддаленого оновлення прошивки. Дані можуть збиратися з одного підключеного інвертора.

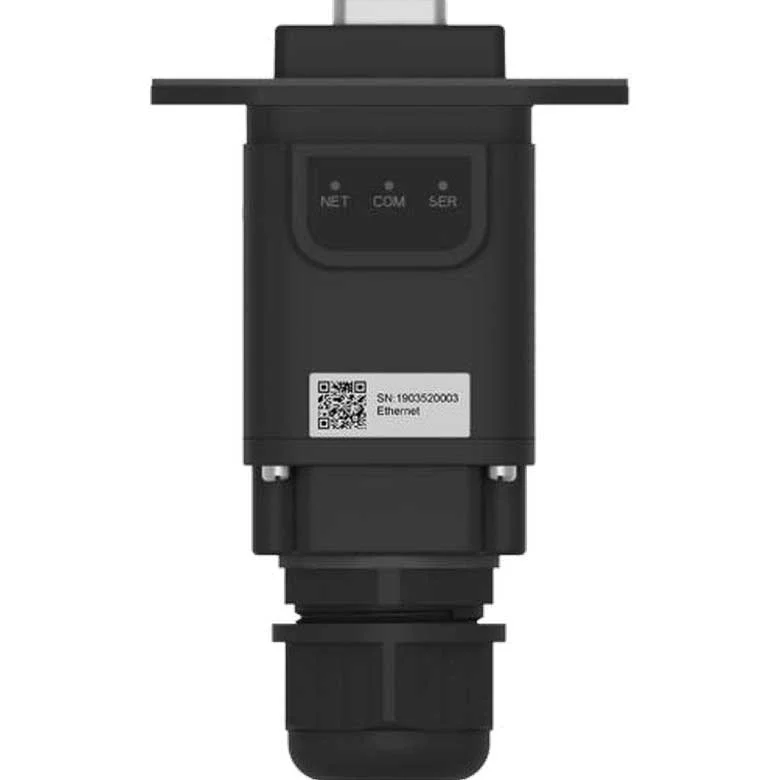

Пристрій має зовнішній світловий індикатор стану, що дозволяє швидко контролювати роботу мережевого з'єднання та самого логера. Конструкція Plug-and-Play спрощує встановлення, а корпус із захистом IP65 дозволяє використовувати модуль у відповідних умовах експлуатації.

Особливості

• Ethernet-підключення для моніторингу інвертора
• Адаптивна швидкість 10/100 Мбіт/с
• Підключення через RJ45
• Живлення безпосередньо від інвертора
• Не потребує зовнішнього блока живлення
• Plug-and-Play встановлення
• Збір даних про роботу та генерацію інвертора
• Віддалений моніторинг фотоелектричної системи
• Налаштування через Web-інтерфейс
• Віддалене оновлення прошивки
• Підтримка одного підключеного інвертора
• Світлова індикація стану
• Захист корпусу IP65
• Зовнішнє виконання для спрощеної заміни

Технічні характеристики

• Тип: мережевий Stick Logger
• Модель: LSE-3
• Призначення: моніторинг та збір даних інвертора
• Інтерфейс віддаленого зв'язку: LAN
• Мережевий інтерфейс: Ethernet
• Швидкість Ethernet: 10/100 Мбіт/с, адаптивна
• Роз'єм: RJ45

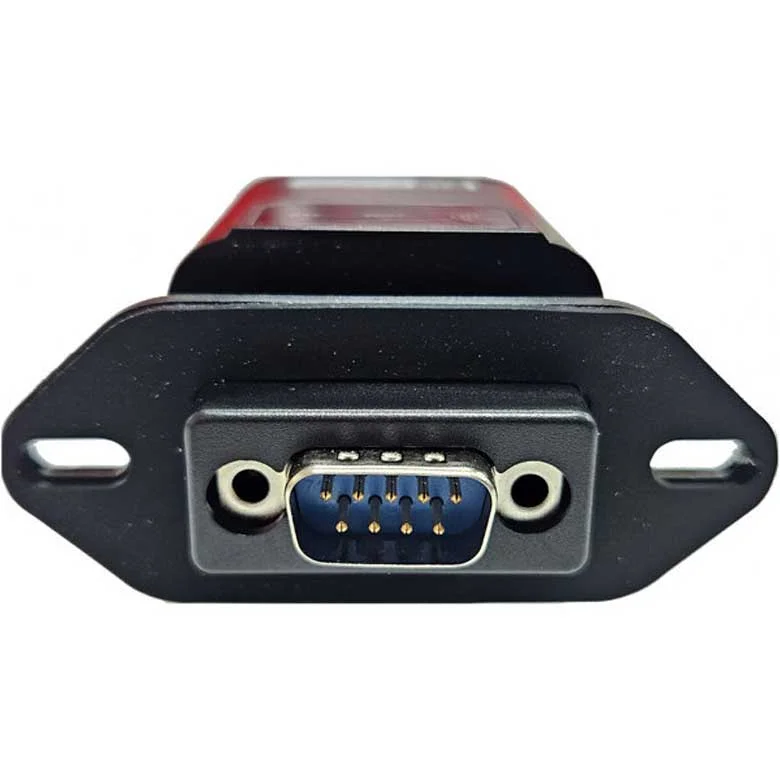

• Інтерфейс даних з інвертором: RS485 / RS232 / TTL
• Кількість підключених інверторів: 1

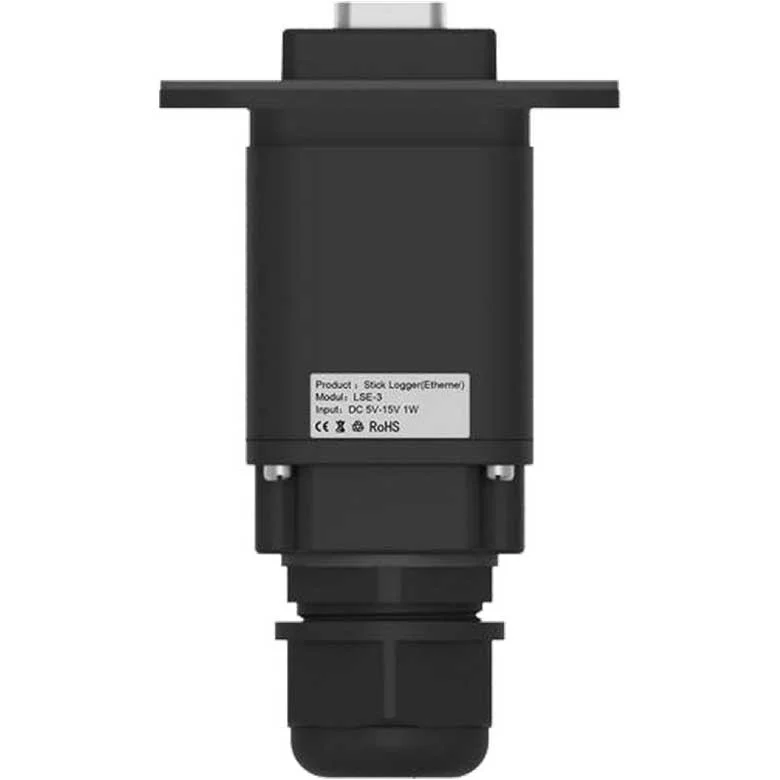

• Живлення: DC 4,7–15 В від інвертора
• Споживання: 1 Вт
• Налаштування: Web
• Оновлення прошивки: віддалене
• Інтервал збору даних: за замовчуванням 5 хв, налаштовується 1–15 хв
• Кількість з'єднань: 1
• Робоча температура: -40°C…+85°C
• Робоча вологість: <90%, без конденсації
• Ступінь захисту: IP65
• Максимальна довжина мережевого кабелю: до 100 м
